上篇我們簡述了“常見傳輸線纜連接器接插件接頭”，接下來，鵬基精密小編再給大家分享“常見傳輸線纜連接器接插件接頭”。

1、常見射頻線纜連接器接件接頭－DIN型-N型

2、常見射頻線纜連接器接插件接頭－SMC

SMC型同軸連接器接插件是一種小型螺紋式射頻同軸連接器，具有體積小、重量輕、抗震性好、可靠性高等特點，供無線電設備和儀器中連接射頻同軸電纜用。在華為設備中使用較少。

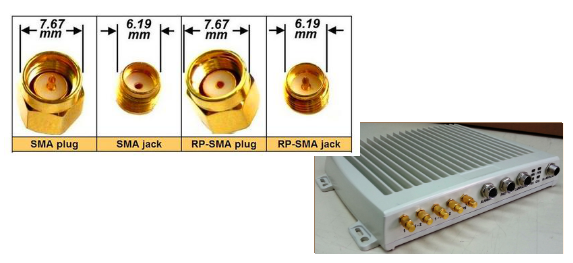

3、常見傳輸線纜連接器接插件接頭－SMA

在無線設備上常用于單板上的GPS時鐘接口及基站射頻模塊的測試口。

4、常見射頻線纜連接器接插件接頭－TNC

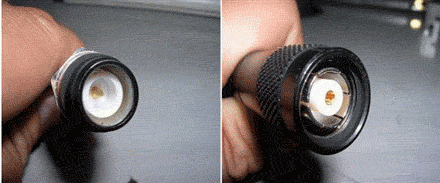

TNC型同軸連接器接插件是一種螺紋連接器式射頻同軸連接器，具有工作頻帶寬、連接可靠、抗震性能好等特點，共無線電設備和儀器中連接射頻同軸電纜用，特別適用于在震動條件下的移動通信設備中。

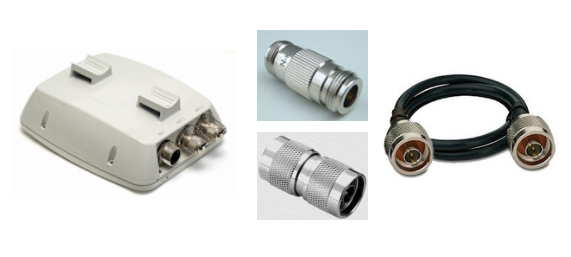

N型系列同軸連接器是一種具有螺紋連接器結構的中大功率連接器，具有抗震性強、可靠性高、機械和電氣性能優良等特點，廣泛用于震動和環境惡劣條件下的無線電設備和儀器中連接射頻同軸電纜用。

常用于GPS天饋線，射頻模塊的射頻連線，避雷器、功分器、合路器等接頭。

6、常見射頻線纜連接器接插件接頭－DIN型

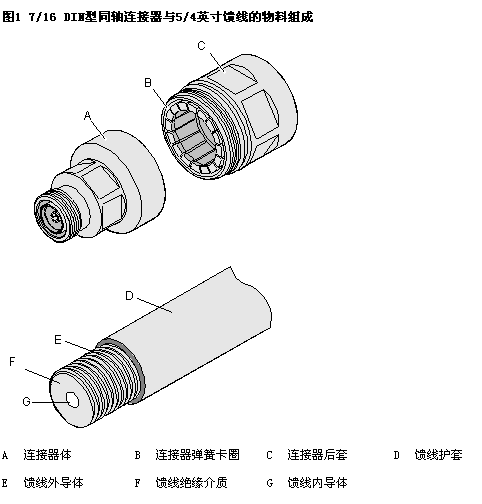

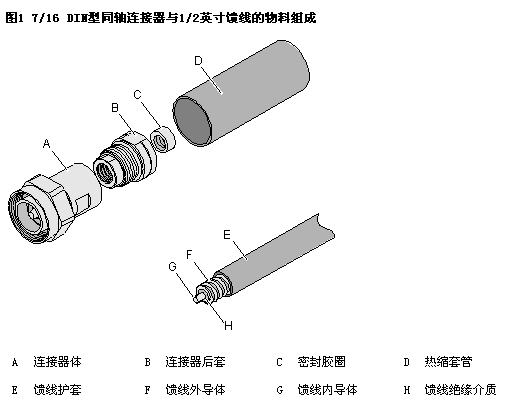

DIN型（也叫7/16或L29）系列同軸連接器是一種較大型螺紋連接的連接器，具有堅固穩定、低損耗、工作電壓高等特點，且大部分具有防水結構，可用于戶外作為中、高能量傳輸?shù)倪B接器，廣泛用于微波傳輸和移動通信系統中。

常用于基站天饋線接頭，天線接頭等。

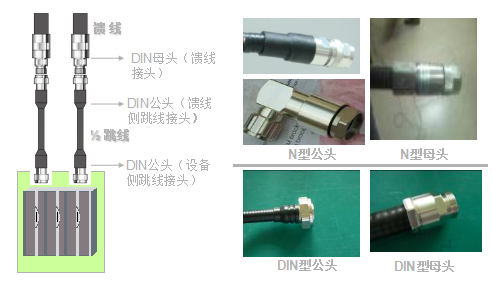

8、常見射頻線纜連接器接插件接頭－DIN型-N型應用場景

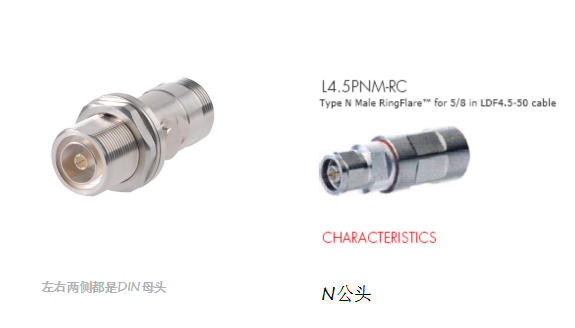

接頭類型首先看DIN頭還是N頭，DIN頭直徑大，約是N頭直徑的2倍。然后是看螺紋判斷是公頭還是母頭，內螺紋是公頭，外螺紋的是母頭。

10、常見射頻線纜連接器接插件接頭－同軸終端負載

“常見射頻線纜連接器接插件接頭”，有什么不明白的可以聯系客服，我們將為您詳細解答，歡迎大家繼續關注。
